기어 제조 서비스: 엔지니어링 플라스틱으로 제작된 정밀 기어

이 기어 제조 서비스 종합 가이드에서는 소재 선정, 설계 검토, 제조 및 조달 결정에 관한 실질적인 고려 사항을 설명합니다.

플라스틱 기어 제조 개론

플라스틱 기어는 40–70%의 경량화, 내재된 내식성, 자체 윤활 특성, 그리고 여러 기능(기어 톱니, 샤프트, 베어링 저널, 캠 프로파일)을 단일 사출 성형 부품으로 통합할 수 있는 능력 등 다양한 장점에 힘입어, 금속 기어를 대체하고 있습니다. 2024년 약 $3.8억 달러 규모로 평가된 전 세계 플라스틱 기어 시장은, 전기차 서브시스템, 협업 로봇, 소형 의료 기기 등이 금속으로는 경제적으로 생산할 수 없는 정밀 동력 전달 부품에 대한 수요를 창출함에 따라 6–8%의 연평균 성장률(CAGR)로 계속 성장하고 있습니다.

그러나 금속 기어를 사양으로 지정하는 것에서, 10만 사이클의 내구성을 목표로 AGMA 품질 등급 Q8–Q10을 충족하는 플라스틱 기어를 생산하는 것으로 전환하려면, 기어 형상 선택(직선형, 헬리컬, 웜, 베벨), 재료 배합(충진제 미첨가, 유리 섬유 강화, 내부 윤활), 제조 공정 간의 상충 관계(사출 성형 대 CNC 가공), 품질 검증 프로토콜에 이르기까지 광범위한 영역을 아우르는 복잡한 설계 공간을 탐색해야 합니다. 이 가이드는 실제 생산 데이터와 확립된 기어 공학 표준을 바탕으로, 이러한 결정을 확신 있게 내릴 수 있도록 체계적이고 데이터 기반의 프레임워크를 제공합니다.

맞춤형 기어의 제조 공정에 대해서는 다음을 참조하십시오. 기어 제조 서비스 범위.

기어 유형: 기하학적 구조와 용도별 적합성

스퍼 기어는 여전히 플라스틱 동력 전달 분야의 주력 제품으로, 전체 플라스틱 기어 응용 분야의 약 65%를 차지하고 있습니다. 회전축과 평행하게 배열된 직선형 톱니는 가장 단순한 금형 구조(사이드 액션이 없는 2플레이트 금형), 가장 낮은 금형 비용(단일 캐비티 기준 $8,000–$25,000), 그리고 가장 높은 제조 일관성을 제공합니다. 주요 한계는 소음입니다. 피치 라인 속도가 8 m/s를 초과하면, 순간적인 톱니 맞물림으로 인해 800~2,500 Hz 범위의 삐걱거리는 소음이 발생합니다. 자동차 HVAC 액추에이터 및 사무 기기 등 소음에 민감한 응용 분야의 경우, 헬리컬 기어는 점진적인 톱니 맞물림을 통해 음압 레벨을 8~15 dB(A)까지 낮추지만, 그 대가로 축방향 추력 하중(일반적으로 접선 하중의 15~35%)이 발생하므로 하우징 설계에 추력 베어링 표면을 포함해야 합니다.

웜 기어는 콤팩트한 구조 내에서 높은 감속비(단일 단계에서 10:1~60:1)를 구현할 수 있어, 자동차 시트 조절 장치 및 산업용 밸브 액추에이터의 위치 결정 메커니즘에 가장 널리 사용되는 부품입니다. 웜 기어 맞물림에 내재된 미끄럼 접촉 특성상 마찰 계수가 낮은 소재가 필요합니다. 내부 윤활제(PTFE 또는 실리콘, 2–5 wt%)를 도포한 나일론(PA6 또는 PA66)과 마찰하는 아세탈(POM) 조합이 표준이며, 이는 15–20°의 피치각에서 70–75%의 효율을 제공합니다. 베벨 기어는 일반적으로 휴대용 전동 공구 및 선박 조향 시스템에서 90° 축 변경을 위해 1:1~3:1의 비율로 제작되며, 원뿔형 기하학적 구조로 인해 성형 시 가장 큰 난제를 안고 있습니다. 직선 베벨 기어는 두 가지 측면 가공으로 성형할 수 있지만, 나선형 베벨 기어는 AGMA Q8 이상을 달성하기 위해 거의 예외 없이 성형 후 톱니 측면에 대한 CNC 가공이 필요합니다.

재료 선정: 하중 및 환경에 적합한 고분자 선정

플라스틱 기어의 재료 선정은 작동 토크, 속도, 주변 온도 범위 등을 정량화하는 것에서 시작되며, 화학 물질 노출. 저~중간 하중(루트 필렛 부위의 루이스 굽힘 응력 5 kJ/m²)을 제공하지만, 그러나 포화 시 2.5–3.5%의 수분을 흡수하며, 이는 기하학적 구조에 따라 기어의 피치 직경을 0.5–1.5%까지 변화시킬 수 있습니다. 이는 백래시를 0.10 mm 미만으로 유지해야 하는 정밀 타이밍 응용 분야에서 매우 중요한 고려 사항입니다.

토크 요구로 인해 루이스 굽힘 응력이 30 MPa를 초과할 경우, 유리섬유 강화 등급 필수적입니다. PA66-GF30(30% 유리섬유 강화 나일론 66)은 8,500~9,500 MPa의 굽힘 탄성계수(비강화 소재의 경우 2,800 MPa) , 23°C에서 인장 강도는 160–180 MPa로, 3–8 N·m의 간헐적 토크에서 작동하는 자동차 파워 리프트게이트 액추에이터 및 전동 파워 스티어링(EPS) 웜 기어에 가장 적합한 소재입니다. 단점은 맞물리는 기어의 마모입니다. 유리 섬유가 충전된 기어가 충전되지 않은 기어와 맞물릴 경우, 더 부드러운 톱니 측면을 깎아내게 되므로, 맞물리는 재료 간의 호환성은 시스템 차원에서 설계되어야 합니다. 100°C 이상의 연속 운전, 부식성이 강한 화학 물질, 또는 고진공 환경과 같이 가장 까다로운 용도의 경우—PEEK (충진재가 포함되지 않거나 탄소섬유로 보강된) 이 소재는 4,100 MPa의 굽힘 탄성 계수, 250°C의 연속 사용 온도, 그리고 무시할 수 있을 정도의 수분 흡수율(<0.1%)을 제공하지만, PA66 원자재 비용의 10~15배에 달한다.

사출 성형 플라스틱 기어와 기계 가공 플라스틱 기어의 비교

사출 성형과 CNC 가공 중 어떤 제조 공정을 선택할지는 생산 경제성과 품질 역량의 핵심을 좌우합니다. 사출 성형은 생산량 전반에 걸쳐 금형 비용(기어 전용 다중 캐비티 금형의 경우 $15,000–$60,000특화 기능—중앙 게이트를 위한 3플레이트 설계 및 싱크 마크 제어를 위한 가스 어시스트 등—이 적용된 다중 캐비티 금형의 경우)을 생산량에 걸쳐 분산시켜, 10,000개 이상의 생산량에서는 부품당 비용이 $0.15–$1.50이 됩니다. 사출 성형 기어는 정밀 연마된 금형 캐비티(±2–5 μm 톱니 프로파일 공차), 게이트 위치 최적화(원형도 편차를 최소화하기 위한 중앙 다이어프램 또는 3점 핀 게이팅), 그리고 성형 후 수축 변동을 공칭 치수의 <0.3% 이내로 제한하기 위한 제어된 냉각을 통해 AGMA Q8–Q10 등급을 달성할 수 있습니다.

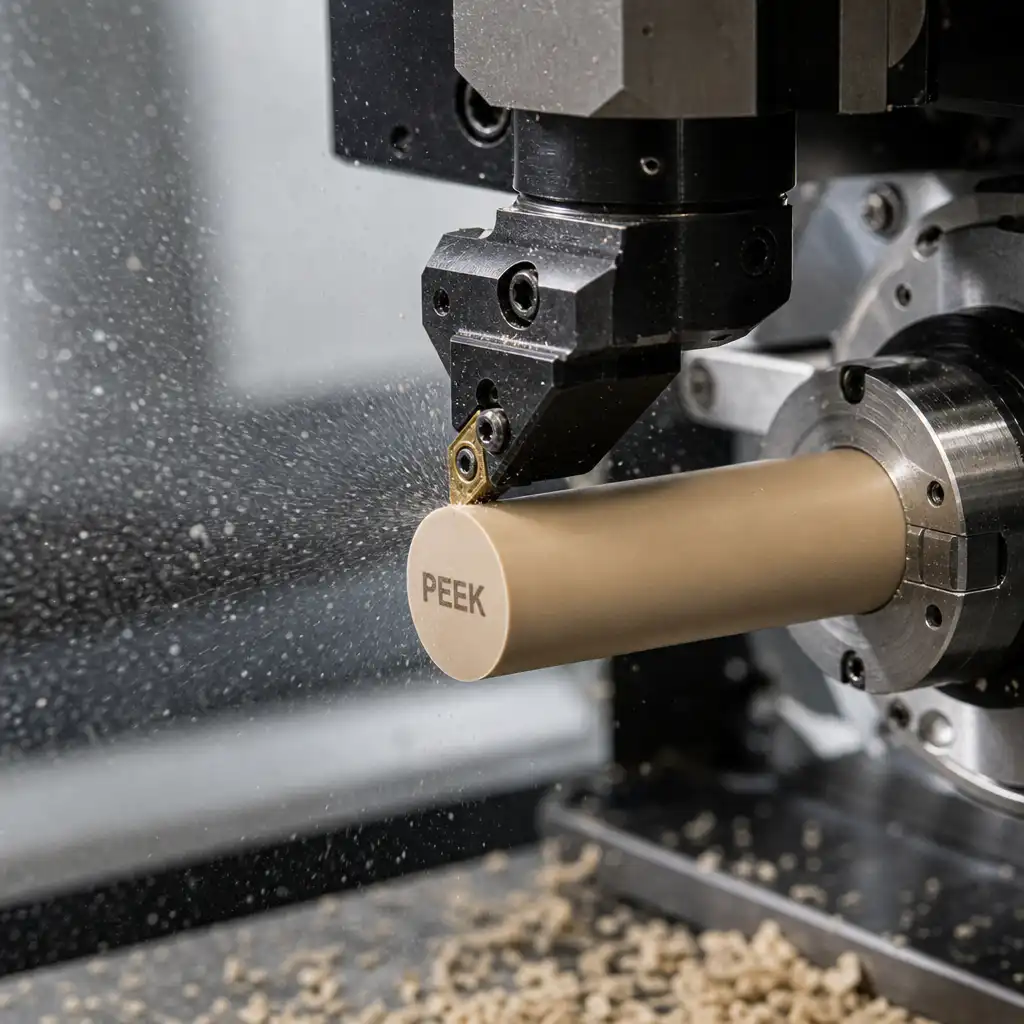

CNC 가공 플라스틱 기어는 세 가지 뚜렷한 시장에 공급됩니다. 첫 번째는 시제품 제작(1~500개) 시장으로, 이 경우 부품당 가공 비용인 $50–$150은 $15,000~$60,000에 달해 훨씬 더 높습니다. 금형 제작 비용을 절감할 수 있는 분야; 성형 능력을 초과하는 AGMA Q12–Q14 등급이 필요한 초정밀 응용 분야; 그리고 금형의 유동 길이 제한으로 인해 성형이 비실용적인 대형 기어(피치 직경 >250 mm) 분야입니다. 또한 가공 기어는 재료 선택의 유연성을 제공합니다. 사출 성형이 어렵거나 불가능한 PEEK, PTFE, 유리 섬유 강화 라미네이트도 절삭 속도 80–150 m/min의 초경 공구를 장착한 표준 기어 절삭 장비를 사용하여 호빙 또는 성형이 가능합니다. 주요 한계는 가공된 기어의 톱니 표면에 절단된 섬유 끝단이 노출되어, 사출 성형 기어의 수지 함량이 높은 표면에 비해 마찰 계수가 0.05–0.10 증가하여 윤활이 되지 않는 용도에서 마모가 가속화될 수 있다는 점입니다.

AGMA 품질 등급: 플라스틱 기어에 있어 그 의미

ANSI/AGMA 2015 및 ISO 1328에 정의된 미국 기어 제조업체 협회(AGMA) 품질 체계는 기어 정밀도를 Q3(저정밀, 농업 기계)부터 Q15(초정밀, 항공우주 유도 시스템)까지 분류합니다. 플라스틱 기어의 경우, 실제 적용 범위는 Q6~Q12입니다. Q6~Q7(피치 직경 25mm 기어의 총 복합 오차 32~45μm)은 피치 라인 속도가 1m/s 미만인 장난감 메커니즘 및 간단한 가전 제품 타이머와 같은 저속의 비임시적인 소비자용 애플리케이션에 적합합니다. Q8–Q9(총 복합 오차 16–25 μm)는 자동차 액추에이터, 전동 공구 및 사무 기기에 가장 적합한 범위로, 허용 가능한 소음 수준(1m 거리에서 90%), 이론적 이상치에 15% 이내의 치아 간 하중 분산 성능을 제공합니다.

Q10(총 복합 오차 10–14 μm)은 사출 성형으로 안정적으로 달성할 수 있는 최고 품질 등급으로, 정밀 연마된 금형 캐비티(치아 측면에 Ra <0.1 μm), 용융 온도에 대한 엄격한 공정 제어(±2°C), 수축 변동에 대한 통계적 공정 관리가 필요합니다. 이 등급은 전동 파워 스티어링 웜 기어, 의료용 주입 펌프 투여 기어 및 로봇 관절 하모닉 드라이브 플렉스 스플라인에 지정됩니다. Q11–Q12는 사출 후 CNC 가공(호빙, 셰이핑 또는 연삭)이나 블랭크에서 직접 가공을 통해서만 달성할 수 있으며, 전달 오차 및 소음의 미미한 개선이 Q9–Q10 사출 기어에 비해 3–6배 높은 추가 비용을 정당화할 수 있는 용도에만 사용됩니다.

기어 주변의 도면 치수는 다음을 사용하십시오. 플라스틱 부품 공차 및 검사 지침.

하중 및 토크에 따른 재료 선정

*20 mm 피치 직경, 1.5 모듈 스퍼 기어를 기준으로 합니다. 모듈이 더 작거나 속도가 더 높은 경우에는 정격 출력을 하향 조정해야 합니다.

플라스틱 기어를 위한 6가지 설계 원칙

산업별 적용 분야 매트릭스

비용 결정 프레임워크

기어 제조 문제 해결

자주 묻는 질문

플라스틱 기어가 정말 금속 기어를 대체할 수 있을까?

네, 전달 토크가 8 N·m 미만이고 작동 온도가 나일론 기반 소재의 경우 120°C 미만(PEEK의 경우 250°C 미만)인 응용 분야에서 플라스틱 기어는 여러 주요 지표에서 금속과 동등한 성능을 보일 뿐만 아니라 종종 더 뛰어난 성능을 발휘합니다. 플라스틱 기어는 60–70%의 응용 분야에서 외부 윤활이 필요 없으며, 시스템 중량을 40–70%까지 줄이고, 금속 톱니 측면에 움푹 패임을 일으킬 수 있는 충격 하중을 흡수하며, 500–3,000 Hz 대역에서 3–8 dB(A) 더 조용하게 작동합니다. 한계점은 토크 용량(동일한 외형 조건에서 금속 기어는 50–500배 더 큰 토크를 처리함)과 열전도도(플라스틱은 강철보다 열전도 속도가 약 100배 더 느려 연속 운전 시 전력 밀도를 제한함)입니다. 고토크, 고온 또는 연속 운전 응용 분야에서는 여전히 금속이 필수적이지만, 플라스틱의 성능 범위 내에 속하는 것으로 추정되는 35–40%의 동력 전달 응용 분야에 대해서는, 이러한 전환을 통해 시스템 차원에서 상당한 비용 및 중량 절감 효과를 얻을 수 있습니다.

기어에 가장 적합한 플라스틱 소재는 무엇인가요?

단일한 “최고의” 소재는 없으며, 최적의 선택은 작동 조건에 따라 달라집니다. 적당한 하중이 가해지는 범용 저비용 용도의 경우, 충전재가 첨가되지 않은 POM(아세탈)이 강도, 피로 저항성, 치수 안정성 및 자가 윤활성 면에서 가장 뛰어난 균형을 제공합니다. 더 높은 하중과 온도 조건에서는: PA66-GF30(유리 섬유 강화 나일론 66)이 비충진 등급보다 2~3배 높은 강도를 제공하지만, 윤활 처리된 맞물림 부품이 필요합니다. 고온 연속 운전(120°C 이상)의 경우: PEEK가 최고의 표준으로 꼽히지만, 재료 비용은 10~15배 더 비쌉니다. 극도의 치수 안정성이 요구되는 정밀 소형 기어(모듈 <1.0)의 경우: LCP(액정 고분자)는 수분 흡수율이 극히 낮으며(<0.03%) AGMA Q10+ 수준의 성형성을 제공합니다. 재료 선정은 특정 맞물림 기어 재료, 윤활 전략, 환경 노출 조건과 연계하여 종합적인 마찰학 시스템으로 평가되어야 합니다.

플라스틱 기어에는 어떤 허용 오차 기준이 적용되나요?

플라스틱 기어는 금속 기어에 적용되는 것과 동일한 AGMA(ANSI/AGMA 2015) 및 ISO(ISO 1328) 품질 분류 체계를 따르지만, 달성 가능한 품질 수준은 다릅니다. 사출 성형 기어는 정밀 연마된 금형 캐비티를 사용하여 AGMA Q8–Q10(피치 직경 25mm 기준 기어의 총 복합 오차 10–25 μm)을 안정적으로 달성할 수 있습니다. CNC 가공된 플라스틱 기어는 AGMA Q10–Q12 수준에 도달할 수 있지만, 재료의 탄성 계수가 낮아 절삭 과정에서 변형이 발생하기 때문에 Q12를 초과하는 경우는 드뭅니다. 금속 기어의 공차 지정과 가장 큰 차이점은 플라스틱 기어의 치수가 정의된 조건 상태(일반적으로 “성형 후 건조 상태” 또는 “23°C에서 50% RH 조건으로 조정된 상태”)에서 지정된다는 점입니다. 이는 수분과 온도로 인한 0.2–1.5%의 치수 변화가 제조 공차를 상쇄할 수 있기 때문입니다. 도면 주석에 항상 측정 조건을 명시해야 합니다.

플라스틱 기어에는 윤활이 필요한가요?

윤활 요건은 재료 조합, 속도 및 하중에 따라 달라집니다. POM은 마찰 계수가 낮기 때문에(건식 마찰 계수 μ ≈ 0.2–0.3), 충전재가 첨가되지 않은 POM이 POM 또는 PA와 맞물려 작동할 경우, 피치 라인 속도가 3 m/s 미만이고 접촉 응력이 20 MPa 미만인 조건에서는 윤활 없이도 작동할 수 있는 경우가 많습니다. 나일론-나일론 기어는 일반적으로 스틱-슬립 및 열 축적을 방지하기 위해 연속 운전 시 윤활이 필요합니다. 유리 충전 소재는 노출된 유리 섬유의 마모성 특성으로 인해 금속 또는 다른 유리 충전 기어와 맞물려 작동할 때 항상 윤활이 필요합니다. 외부 그리스 사용이 허용되지 않는 용도(클린룸, 식품 접촉, 진공)의 경우, 내부 윤활 등급을 지정하십시오: PTFE가 15–20 wt% 함유된 POM(Delrin AF) 또는 실리콘 오일이 2–5 wt% 함유된 PA66을 사용하면, 외부 윤활제 없이도 μ ≈ 0.08–0.15의 마찰 계수를 제공합니다. NLGI 등급 00 반유동성 그리스를 사용한 그리스 충전 기어박스는 밀폐형 플라스틱 기어 트레인에 대해 최상의 방열 성능과 가장 긴 수명을 제공합니다.
